進口氣動V型球閥按密封性能分為軟密封和硬密封；按調節方式分為調節型和切斷型，切斷型按作用形式分單作用和雙作用式，調節型為雙作用式。單作用式的獨特優點是一旦動力源發生故障，球閥將按控制系統的要求自動處于關閉或開啟位置。

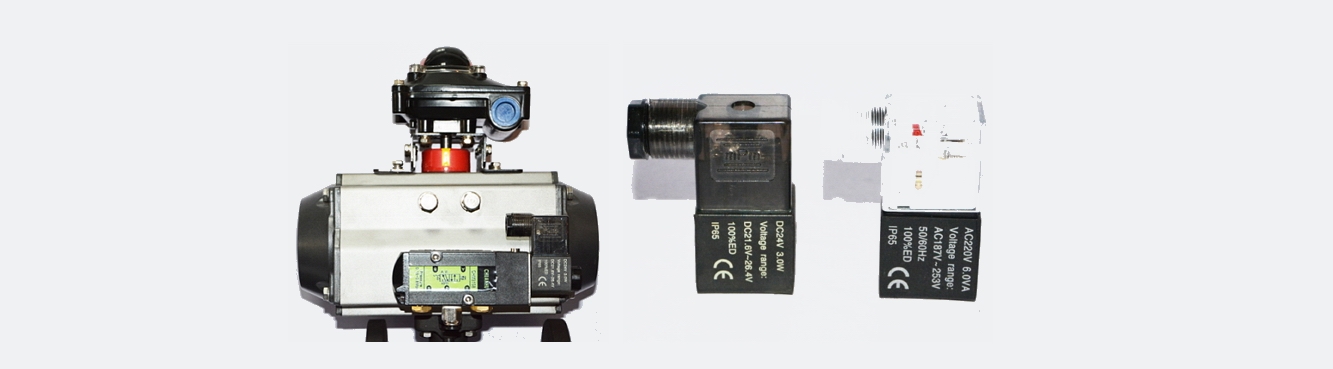

進口氣動V型球閥開關型接線圖-配電磁閥
電磁閥用于氣動閥門開啟或關閉的電控操作。 符合NAMUR連接標準, 直接安裝在氣動執行器側面，無需管子連接。根據儀表控制系統需要選擇單電控或雙電控制。二位五通電磁閥配雙作用式執行器，二位三通電磁閥配單作用式執 行器。同時該產品有基本型（IP67）和防爆型，防爆級別為Ex dIIBT4，為防爆級別適用于工廠的易爆環境場所。也可根據需要選擇適合的電壓
電磁閥結構形式：滑動
動作方式：電磁鐵或手動操作。
按下并旋轉手動操作鈕可實現手動狀態鎖定。
復位方式：氣動彈簧復位、機械彈簧復位、電磁鐵操作復位。
接 口：ISO228/1標準G1/4
環境溫度：-20℃～+60(防爆型-15℃～+50℃）
介質溫度：-20℃～+80℃(防爆型-15℃～+50℃)
材 質：閥體和內部零件：陽極電鍍鋁合金、銅。
加固端蓋：塑料。
密封圈：丁苯橡膠（NBR）和聚亞安酯（AU）。
安 裝：符合NAMUR標準和VDI/VDE3845的雙孔
功 能：2位3通NC（V45C2）,2位5通（V45K2）
介 質：經過過濾（50微米）、潤滑的或非潤滑的壓縮空氣，而且干燥露點到-20℃，
額定流量：V45K2型：QNn=1060N1/min,
V45C2型：1-2QNn-1060N1/min，2-3QNn=1060N1/min
公稱通徑：DN7mm
換向時間：大約40毫秒
特殊裝備：防爆線圈EExmT6

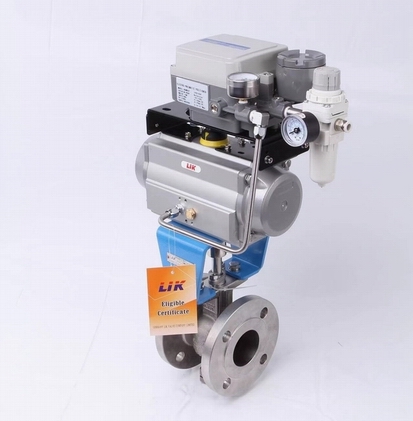

進口氣動V型球閥開關型實物圖

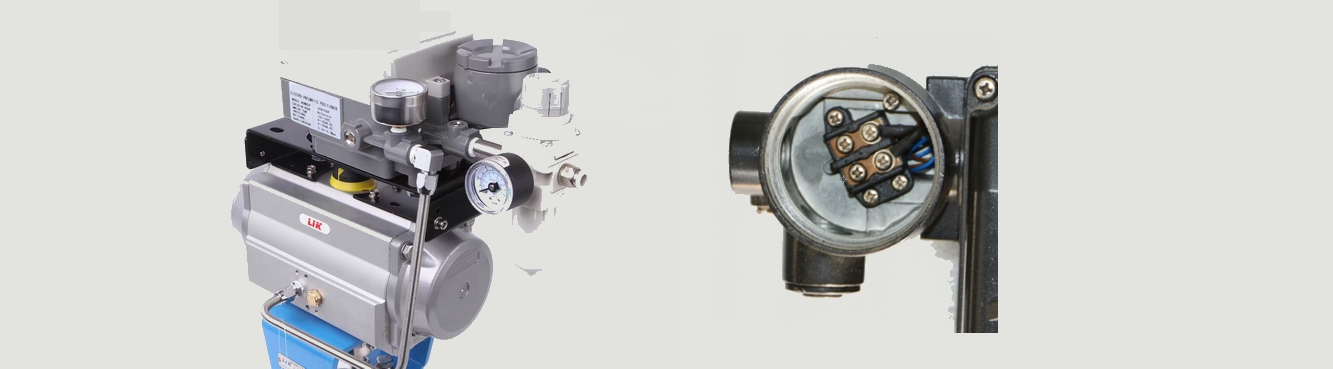

進口氣動V型球閥調節型接線圖 配YT定位器
LIKYT-1000閥門定位器和調節閥、球閥、蝶閥配套使用，構成閉環控制回路。把控制系統給出的直流電流信號轉換成驅動 調節閥的氣信號，控制調節閥的動作。同時根據調節閥的開度進行反饋，使閥門位置能夠按系統輸出的控制信號進行正確定位。該電氣定位器可用于單作用型（彈簧復位型）和雙作用型氣動執行機構。
通過防爆等級(Exia Ⅱ BT6, Exdm Ⅱ BT6,Exdm Ⅱ CT6)認證。
通過IP66等級認證。
具有高抗振性（在5~200Hz時無影響）。
電氣接口均為多孔形式，便于任意方向連接。
調校簡單，易于實現正、反作用的轉換對于小型執行機構，
通過調節氣孔流量可消除振蕩現象。
不需要換零部件即可完成1/2等分控制。
設計為部件組合式結構，便于維修和保養。v 易于反饋連接。
空氣消耗低。
|
型號項目 |
YT-1000L |
YT-1000R |
||
|
直行程 |
角行程 |
|||
|
單作用 |
雙作用 |
單作用 |
雙作用 |
|
|
輸入信號： |
4~20mA DC |
|||
|
電 阻： |
250 ± 15 Ω |
|||
|
供氣壓力： |
1. 4~7kgf/cm 2. (20~100psi) |
|||
|
行 程： |
10~150mm 0~90 度 |
|||
|
氣管接口： |
PT(NPT)1/4 |
|||
|
壓力表接口： |
PT(NPT)1/8 |
|||
|
電氣接口： |
PF1/2(G1/2) |
|||
|
防爆等級： |
Exdm Ⅱ B(C)T6, Exia Ⅱ BT6 |
|||
|
防護等級： |
IP66 |
|||
|
環境溫度： |
-20 ℃－70℃ |
|||
|
線性度： |
±1%F.S. ±2%F.S. |
|||
|
滯后度： |
±1%F.S. |
|||
|
靈敏度： |
±0.2%F.S. ±0.5%F.S. |
|||
|
重復度： |
±0.5% |
|||
|
空氣消耗量： |
3LPM(Sup=1. 4kgf/cm 2 ,20psi) |
|||
|
流 量： |
80LPM(Sup=1. 4kgf/cm 2 ,20psi) |
|||
|
材 料： |
鑄鋁 |
|||
