進口氣動調節閥，氣動薄膜調節閥，氣動襯氟調節閥，氣動高溫調節閥接收工業自動化控制系統的控制信號來完成調節管道介質的流量、壓力、溫度等各種工藝參數。氣動薄膜調節閥的特點就是控制簡單，反應快速，且本質安全，不需另外再采取防爆措施。
氣動調節閥，氣動薄膜調節閥，氣動襯氟調節閥，氣動高溫調節閥是石油、化工、電力、冶金等工業廣泛使用的工業過程控制儀表之一。

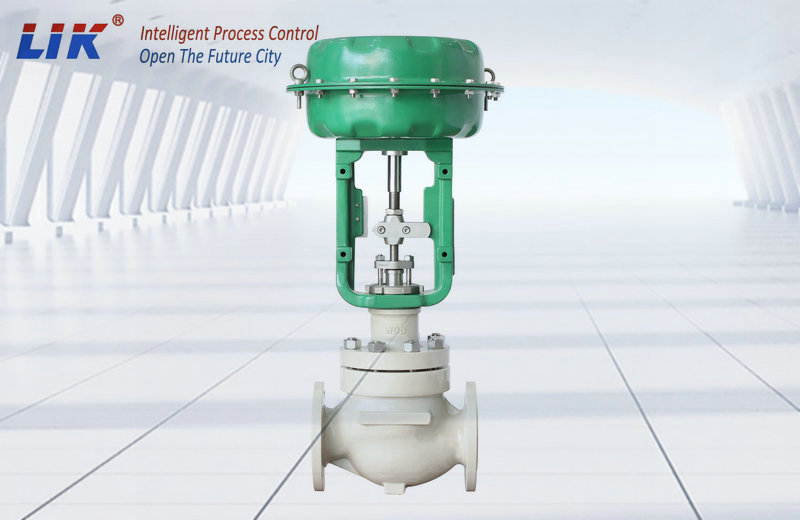

進口氣動溫度調節閥具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點，可用于苛刻的工作條件。氣動溫度調節閥是由多彈簧氣動薄膜執行機構和低流阻精小型單座調節閥閥體組成，配用的多彈簧執行機構高度低、重量輕、裝備簡便。氣動溫度調節閥配以閥門定位器，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的溫度參數的連續調節。氣動溫度調節閥廣泛應用于精確控制氣體、液體、蒸汽等介質，氣動流量調節閥特別適用于允許壓差小，而允許泄漏量也較小壓差不大的工作場合。
進口氣動溫度控制系統控制原理
任何自動化控制系統，都是由傳感器、控制器、執行器三部分組成的，在這個溫度控制系統中，傳感器為溫度變送器，控制器是溫度調節儀，執行器為電氣動調節閥。此控制系統為單回路閉環控制。由溫度變送器采集閥門下游（或上游）的溫度值，當溫度值發生變化時，及時地反饋到溫度調節儀那里，調節儀根據設定值，對檢測到的溫度值進行比較、運算，及時輸出模擬量信號（4-20mA或者1-5V）給調節閥，對調節閥開度進行調節（開大或者關�。�，使溫度值穩定在設定值附近，當溫度值穩定以后，調節閥停止調節。一旦控制溫度值發生擾動，系統又重新開始一個調整的過程。
進口氣動溫度調節閥技術參數
|
閥蓋形式 |
高溫型(+250～+450℃) |
|
壓蓋形式 |
螺栓壓緊式 |
|
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
|
閥芯形式 |
單座式、套筒式 |
|
流量特性 |
等百分比、直線型 |
|
彈簧范圍(KPa) |
20～100（標準）、20-60、60-100、40-200、80-240 |
|
膜片材料 |
丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 |
|
供氣壓力 |
140～400KPa |
|
氣源接口 |
RC1/4" |
|
環境溫度 |
-30～+70℃ |
|
可配附件 |
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
|
作用形式 |
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
進口氣動溫度調節閥執行器技術參數
|
配置執行器類別 |
多彈簧簿膜執行機構 |
||||
|
有效面積(cm2) |
350 |
350 |
560 |
900 |
1400 |
|
行程 |
10、16 |
24 |
40 |
40、60 |
100 |
|
彈簧范圍(KPa) |
20～100（標準）、20-60、60-100、40-200、80-240 |
||||
|
膜片材料 |
丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 |
||||
|
供氣壓力 |
140～400KPa |
||||
|
氣源接口 |
RC1/4" |
||||
|
環境溫度 |
-30～+70℃ |
||||
|
可配附件 |
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
||||
|
作用形式 |
氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
||||
